產品簡述：N68000大功率直流電子負載為NGI公司基于多年電源、車載充電機、蓄電池、超級電容等相關測試應用經驗而開發的一款高可靠性、高精度、高性價比、全功能（恒電流、恒電壓、恒功率、恒電阻）直流電子負載產品。

產品型號：N68000系列
廠商性質：經銷商
更新時間：2025-03-01
訪問量：242

產品咨詢聯系我們

產品分類CLASSIFICATION

相關文章ARTICLES

查看全部

詳細介紹

N68000大功率直流電子負載為NGI公司基于多年電源、車載充電機、蓄電池、超級電容等相關測試應用經驗而開發的一款高可靠性、高精度、高性價比、全功能（恒電流、恒電壓、恒功率、恒電阻）直流電子負載產品。N68000系列產品支持序列測試、動態測試、放電測試、充電測試、等效直流內阻（DCIR）測試、OCP測試、模擬短路等多種功能，功率等級覆蓋2.4kW、3.6kW、4.8kW、6.0kW、7.2kW、8.4kW、9.6kW、10.8kW、12kW、13.2kW、14.4kW，為客戶選型提供便利，提高測試精度、節省購置成本。

功能與優勢

高可靠性設計

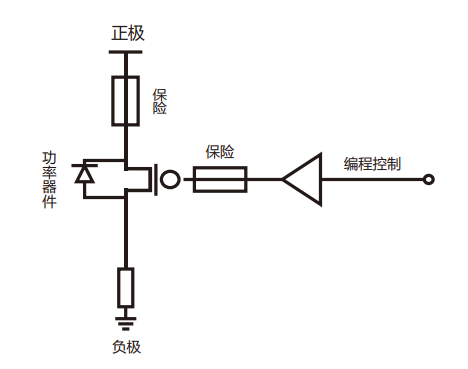

1) N68000系列負載設有MOS保護電路，無論MOS如何損壞，皆不會導致正極與負極或正極與控制電路短路。部分MOS損壞并不會加速其它MOS損壞，可持續使用。
2）分布式設計，可直接更換或增加功率模塊，維修簡單方便，易于功率擴展。
3）設計有功率限制電路，反應時間極短，可有效保護負載不會因?yàn)檫^功率而損壞。
4）采用全屏蔽技術，對惡劣測試環境具有廣泛適用性，有效提高了負載抗力。

短路功能
N68000系列大功率負載提供兩種短路模式：手動和鎖定。
手動模式：短路鍵按下時負載短路，松開時停止短路。手動模式適合調試或研發應用，避免因誤操作導致測量事故；
鎖定模式：按短路鍵，負載將持續短路，再次按鍵后撤銷短路。鎖定模式適合穩定性或長時間短路測試。

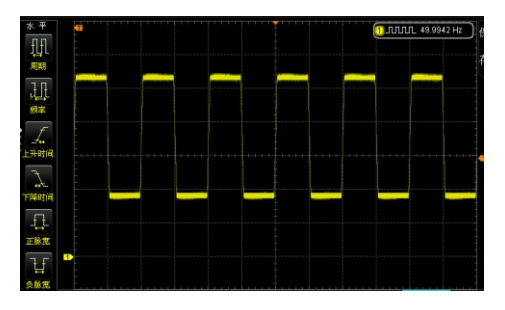

瞬態功能

瞬態功能指電子負載在同一功能下不同值之間切換。N68000系列大功率負載瞬態測試功能提供連續、翻轉和脈沖三種模式，瞬態頻率可達20kHz，且可設置切換率。此功能常用來測試電源瞬態特性、電池保護板保護特性、電池脈沖充電等。

瞬間過功率加載能力
N68000系列大功率負載具有短時間過功率加載能力。在瞬時大功率應用中，用戶無需按照點功率值選型。如直流馬達啟動模擬，啟動瞬間功率通常為額定功率n倍，也可測試某些電源瞬時過載特性，以及動力電池瞬間大功率放電等。

外部編程
N68000可通過外部模擬量的輸入來控制帶載電壓和電流。外部編程接口輸入0-10V對應于負載0-滿量程輸出。符合工業控制需求，可實現復雜的輸出控制。

電流監控
電流監控輸出端子以0-10V模擬量輸出對應0-滿量程電流。可外接一個電壓表或示波器來監測電流的變化。

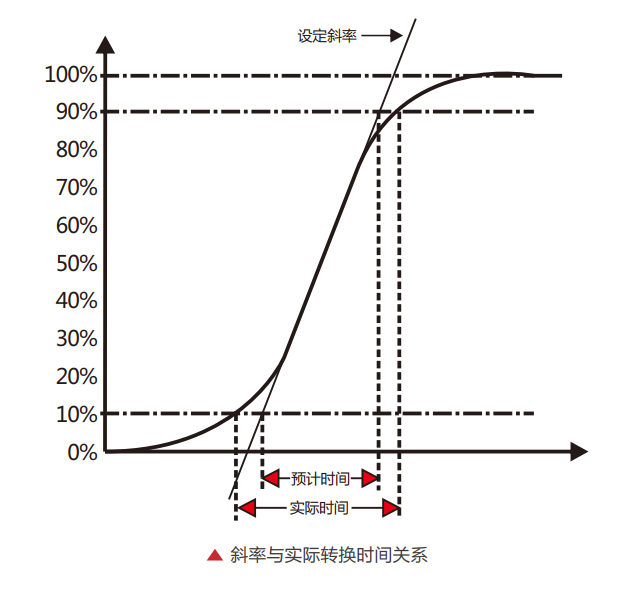

斜率可編程設定
1) NGI電子負載可設置上升和下降斜率，防止帶載過沖，滿足您不同測試需求。
2) 轉換斜率定義了負載帶載主值發生改變時，電流或電壓變化速度。將斜率設置為值時，主值與瞬態值之間轉換時間最小。
